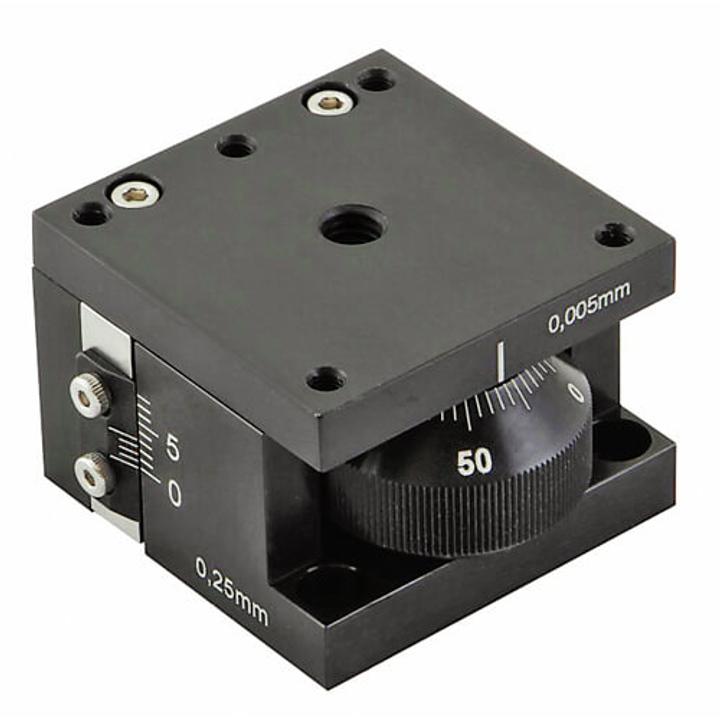

Aluminium Ball Bearing Vertical Stages 860-0098 SKU: 860-0098-03
• Compact • Ball bearing • High precision • Travel range 13 mm Aluminium Ball Bearing Vertical Stages 860-0098 is made in most compact design. Vernier scale is engraved on one side of the stage. Travel range 13 mm. Locking mechanism to secure stages in desired position…
Shared product specifications
These specifications apply across the Aluminium Ball Bearing Vertical Stages 860-0098 product family.
| Travel Range | 13 mm | 13 mm |
|---|---|---|
| Sensitivity | 1 µm | 1 µm |
| Tracking accuracy | 1 µm | 1 µm |
| Reading accuracy | 5 µm | 5 µm |
| Load capacity | 5 kg | 5 kg |
| Lead screw pitch | 0.25 mm | 0.25 mm |
| Guide | Ball bearing | Ball bearing |
| Body material | Aluminium | Aluminium |
| Finish | Black anodized | Black anodized |
| Weight | 0.25 kg | 0.25 kg |
| Aluminium Ball Bearing Vertical Stages - Solidworks file | |
| Aluminium Ball Bearing Vertical Stages - DWG file | |
| Aluminium Ball Bearing Vertical Stages - STEP file |
Classification
| Type | translation|rotation |
Product brochures
Shared documentation for the complete product family.
